阀门双面钻床

阀门双面钻床-双面多孔钻床
阀门双面钻床机床详细内容

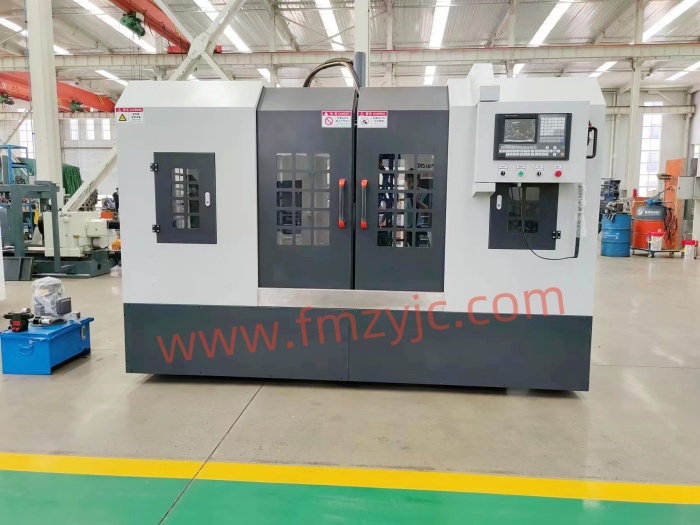

阀门双面钻床机床,主要用于各类阀门快速制造,也可用于多孔、多面的汽车零件加工。

一、简介该设备可完成空间多工位同时采用多把镗铣刀具进行平面加工,还可完成阀门各法兰连接面上的不同类型分布孔(如圆、椭圆、三角形等不规则分布孔系)的多工位同时加工,可大大提高加工效率,减少装夹定位次数。

二、阀门双面钻床机床参数

机床型号  SKZ-200/SKZ-300

适用阀门范围DN50-200 /DN150-300

钻杆分布直径 φ125-φ295 240410

分布直径公查  ±0.1

钻杆安装方式 莫氏锥柄2/3号

钻杆速度270-360r/min

单面有效行程 300mm/400mm(可根据客户要求定做)

主电机功率 5.5KW

转速电机功率  0.75KW

压紧方式   液压压紧或手动压紧

润滑方式  手动润滑

机床压紧 :手动或液压压紧

机床优势 :采用数控系统可同时对阀门双法兰所以孔一次性钻孔,省时省力。

三、SKZ-200/SKZ-300型阀门液压卧式多孔钻床特点

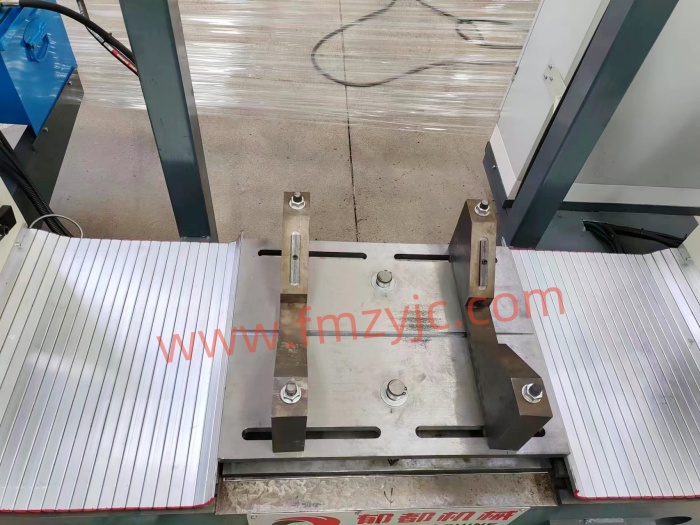

  A、基本结构:包括箱体、床身、钻库,压紧座等。

  B、机床材质:箱体、床身等铸件材质均为铸铁HT250。

  C、导轨处理:机床导轨均采用人工刮研处理

  D、机床配件:轴承均采用哈尔滨轴承

  E、床身传动机构采用NMRV蜗轮蜗杆减速机,其传动稳定,使用寿命高。
四、阀门双面钻床机床参数如下:

型号

SKZ-200

SKZ-300

设备类型

多孔钻床

结构形式

双面(单面可定制)

加工范围

(可按图纸定做)

钻杆分布直径(mm)

Ф125-Ф295(国标)

(可按图纸定做)

Ф240410(国标)

(可按图纸定做)

钻杆分布直径公差(mm)

±0.1

钻杆安装方式

莫氏锥柄2/3号

钻杆速度(r/min)

270-360

主轴中心至导轨高度(mm)

265



单面有效行程(mm)

300mm(根据客户定制)

400mm(根据客户定制)

主电机功率(KW)

     5.5KW

进给方式

液压进给

润滑方式

电子润滑泵

压紧方式

液压压紧

可完成各种法兰连接面上的不同类型分布孔(规则分布或不规则分布)多工位同时加工,可大大提高加工效率,减少装夹定位次数。
泊头市郁都机械制造有限公司,深知我们的成功取决于您的成功与发展,并把这一理念贯穿到从设计研发到售后服务的每一个环节当中,使我们的产品能够帮助客户效率增加、降低成本、增强竞争力。
我们用心聆听每一位客户的要求和需要,根据不同客户的不同需求进行产品的设计和制造,帮助您获得理想的设备。公司愿以好的产品和真诚的服务与国内外客户精诚合作,共拓市场、共创辉煌!
<strong>双面多孔钻床</strong>
阀门单面多孔钻床
阀门单面多孔钻床
阀门双面钻床机床常见的钻模板有下顶几种:
1、固定式钻模板。它和夹具体固定在一起,或者在夹具体上直接加工出钻套座孔。这种结构的钻套位置精度高,但装卸工件和排屑都不方便,因此,多用在中小批生产或孔的位置精度要求较高的夹具中。
2、铰链式钻模板。它是用铰链与夹具体或固定支架相联接。钻模板可绕铰链翻转,工件安装后,将钻模板放下并锁紧。铰链式钻模板虽然装卸工件方使,但由于它是活动的,因此,会影响加工孔的位置精度,而且每加工一个工件,要翻转一次钻摸板。动作频率辅助时间长。
3、悬挂式钻模板。在大批大量生产中,为了缩短辅助时间,提高生产率,常采用悬挂式钻模板和升降式钻模板。
用悬挂式钻模板夹紧工件时,它_有足够的刚度,为了_钻套的位置精度,钻模板在加工中_有可靠的定位。
钻套设计为了确定刀具的位置、引导刀具的方向、防止刀具偏轨在钻模板上装有钻套。钻套按其使用特点和结构形式可分为固定钻套、可换钻套、快换钻套和特殊钻套等。
